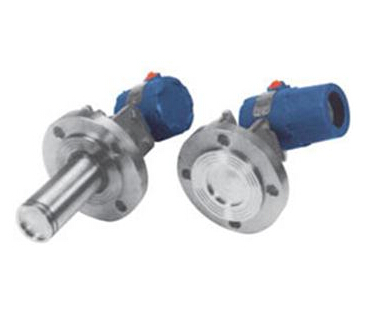

1151lt型法蘭式液位變送器
1151lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3″和4″規格，
法蘭等級分為150lb（2.5mpa）及300lb（5.0mpa），法蘭安裝尺寸見下圖表
。如用戶采用gb9116-88標準，則dn=80、100、pn =2mpa請注明。
接液膜片材料有316l、哈氏c-276、蒙乃爾、鉭等。用戶不注明，時 以3″150lb安裝法蘭及接液膜片材料316l供貨。
1151lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3″和4″規格，
法蘭等級分為150lb（2.5mpa）及300lb（5.0mpa），法蘭安裝尺寸見下圖表
。如用戶采用gb9116-88標準，則dn=80、100、pn =2mpa請注明。
接液膜片材料有316l、哈氏c-276、蒙乃爾、鉭等。用戶不注明，時 以3″150lb安裝法蘭及接液膜片材料316l供貨。
圖8 法蘭式液位變送器外型尺寸圖
|
法蘭尺寸
|
螺栓孔
|
|||||||
|
尺寸
|
規格
|
直徑d
|
a
|
b
|
c
|
數目n
|
直徑d
|
分布直徑d1
|
|
3″
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4″
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3″
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4″
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
